Elektryczne systemy grzewcze jako ochrona przed zamarzaniem i zalodzeniem

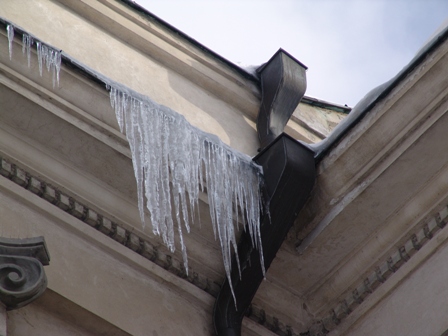

Niedrożne, obciążone soplami rynny nie wytrzymywały masy lodu i zniekształciły się bądź wręcz pourywały. Gorzej gdy wyciekająca spod rynien topniejąca woda zalewała elewacje i wyższe kondygnacje budynków. Duże zagrożenie dla bezpieczeństwa ludzi  stwarzały też  sople i śliskie chodniki czy schody. Zgodnie z prawem za wszystkie szkody powstałe w wyniku wypadków spowodowanych przez spadające sople czy upadki na zalodzonych nawierzchniach odpowiada właściciel lub administrator budynku.

Odśnieżony i suchy podjazd do garażu, schody wejściowe czy instalacja  rynnowa bez  sopli i nawisów śnieżnych były zeszłej zimy marzeniem wielu osób. Czy istnieje jakiś sposób pozwalający ziścić takie pragnienia? Istnieje, i to od wielu lat. Elektryczne kable grzejne instalowane w rynnach, chodnikach czy schodach mają za zadanie rozpuścić śnieg i lód, tak aby po spłynięciu wody otrzymać  suchą  nawierzchnię lub wolna od lodu i sopli  rynnę oraz rurę  spustową.

System przeciwoblodzeniowy składa się z :

-kabla grzejnego (różnej mocy i długości)

- układu sterującego ( termostatu, regulatora)

- elementów montażowych ( siatki, taśmy, opasek.).

Kable grzejne montuje się:

- w schodach – na betonie w warstwie kleju pod płytkami

- na podjeździe – w warstwie podsypki piaskowej, pod kostką lub w betonie

- w rynnach – luźno wpuszczony ( kabel samoregulujący ICE PROTEKTOR) lub zamontowany za pomocą klipsów do łańcucha ( Comfort Kabel).

Kable grzejne instalowane są  w  trakcie wykonywania schodów, podjazdów, instalacji rynnowej. Montaż kabli nie narzuca specjalnych wymagań konstrukcyjnych ani technicznych dla kleju, betonu, kostki płytek czy rynien. Po montażu system jest niewidoczny. W celu doboru mocy zestawów grzejnych dla tych zastosowań należy wziąć pod uwagę wymaganą gęstość mocy rzędu 300 W/m2 ogrzewanej powierzchni (podjazdu) oraz bezpieczeństwo pracy kabla grzejnego. W instalacjach przeciwoblodzeniowych stosowane są zestawy grzejne o mocach jednostkowych od 18 do 40 W/m. Wybór odpowiedniej mocy uwarunkowany jest typem przewodu grzejnego (o stałej mocy Comfort Kabel lub samoregulujący PROTEKTOR), lokalizacją (beton, piasek, rynna metalowa lub PCV itp.) oraz rodzajem układu sterowania (praca ręczna, termostat, regulator z czujnikiem wilgotności i temperatury).

Jeśli zaś chodzi o dobór mocy instalacji grzejnej w przeliczeniu na jednostkę powierzchni, to moc grzewcza stosowana na obszarach, dla których zewnętrzna temperatura obliczeniowa wynosi -20oC, to około 300 W/m2. Jednak powinniśmy brać pod uwagę nie tylko minimalne temperatury występujące zimą na danym obszarze geograficznym (niższe np. na Suwalszczyźnie, wyższe w województwach zachodnich), ale też czynniki chłodzące, jak np. występujące silne wiatry, wysokość nad poziomem morza, narażenie systemu cieplnego na chłodzenie od spodu (na rampach, mostach itp.) . W takich przypadkach moc układu powinna się zwiększyć o ca 350 W/m2-400W/m2.

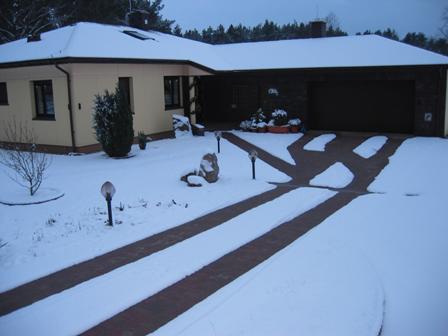

Zmniejszanie wartości mocy daje pozorne oszczędności w zużyciu energii elektrycznej (system mniejszej mocy dłużej pracuje i zużywa więcej energii), użytkownik powinien ograniczać zużycie energii poprzez zastosowanie odpowiedniego systemu sterowania lub lokalizacji elementu grzejnego. Lepszym rozwiązaniem ograniczającym zapotrzebowanie na moc grzejną jest, więc ograniczenie ogrzewanych powierzchni, np. zamiast ogrzewania całego podjazdu ogrzanie torów pod koła, ogrzewanie tylko części schodów itp. Dobór optymalnego rozwiązania jest, więc sprawą złożoną. Dlatego zachęcamy klientów w razie wątpliwości do skorzystania z bezpłatnej pomocy naszej firmy na etapie projektowania obiektu.

OGRZEWANIE PRZECIWOBLODZENIOWE PODJAZDÓW, SCHODÓW RAMP…

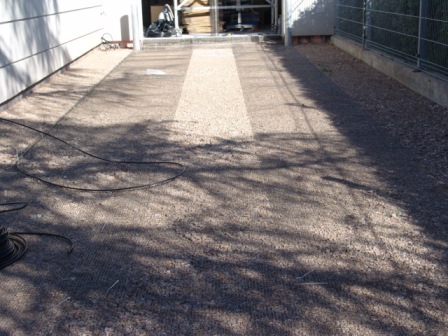

Do ogrzewania stosujemy wysokiej klasy Comfort Kable, które posiadają ekran z folii aluminiowej i są całkowicie odporne na wilgoć oraz nie skręcając się, są plastyczne i łatwe w układaniu. Zewnętrzna powłoka jest odporna na promieniowanie UV. Comfort Kable układa się i mocuje do siatki metalowej lub za pomocą taśm samoprzylepnych. Następnie przykrywa się podsypką piaskową ( lub klejem) i układa kostkę brukową ( lub płytki). Rozwiązaniem bardziej komfortowym od Comfort Kabli są Ramp Maty. To gotowe rozwiązanie ułatwiające montaż instalacji grzejnej na podjeździe, chodniku itd. Przeznaczone są do bezpośredniego i łatwego montażu w podsypce piaskowej lub betonie. Ramp Maty są sprzedawane w kompletach z klipsami mocującymi, jako gotowe do montażu zestawy.

Maty grzejne oferowane są w zestawach o szerokości 0,5 m, o powierzchni od 0,9 do 1,3 m2 dla mat jednostronnie zasilanych, RM-1, napięciem zasilanych 230 V, od 1,5 do 20,00 m2 dla mat dwustronnie zasilanych, RM-2,  napięciem  230V oraz 6,7–25,7 m2 dla mat jednostronnie zasilanych, RM-1/400, napięciem 400V. Wszystkie maty wydzielają moc 300W/m2. Jest to optymalna moc grzejna do systemów przeciwoblodzeniowych. Przewód grzejny CK-1S zastosowany w Ramp Macie jednostronnie zasilanej posiada największą odporność mechaniczną (klasa C – zgodnie z normą IEC 800 odporność 2000 N). Przewód o takiej konstrukcji gwarantuje niezawodność systemu i odporność na uszkodzenia przy montażu maty w betonie lub w piasku pod kostką brukową. Przewód CK-2 zastosowany w Ramp Macie dwustronnie zasilanej, RM-2, posiada dodatkowy ekran z folii aluminiowej zwiększający bezpieczeństwo przeciwporażeniowe oraz odporność na wilgoć. Dla ułatwienia montażu jeden z przewodów zasilających Ramp Maty ma długość równą długości maty plus dodatkowo 5 m a drugi 5m.

OCHRONA PRZED ZALODZENIEM RYNIEN I RUR SPUSTOWYCH

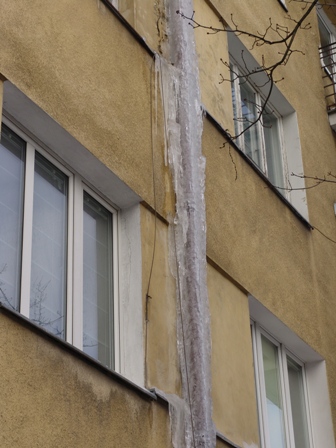

Odrębnym problemem są zamarznięte rynny. Tu zastosowanie znajdują przewody samoregulujące typu PROTEKTOR (przewód z ekranem ochronnym), które umieszczone luźno w rynnach i rurach spustowych gwarantują swobodny odpływ zalegającego śniegu i lodu bez względu na temperaturę otoczenia. Dzięki odpornej na działanie promieniowania UV powłoce oraz specjalnie dobranej charakterystyki grzejnej (w temp. 0°C 18 W/m przy suchej rynnie i 36 W/m w wodzie lub lodzie) przewody te są najlepszym i najbardziej ekonomicznym rozwiązaniem ogrzewania rynien. Można je stosować zarówno w rynnach metalowych, jak i plastikowych. Zmiana mocy grzejnej przez przewód daje znaczne oszczędności energii (około 50%) w porównaniu z systemami opartymi o przewody oporowe grzejące z jednakową mocą na całej długości rynny.

Czytaj również: Montaż instalacji silnoprądowych wewnątrz oraz na zewnątrz

Dodatkową zaletą instalacji przeciwoblodzeniowej wykonanej luźno leżącymi przewodami samoregulującymi jest brak utrudnień przy uprzątaniu rynien z zalegających liści. Uwaga! Dla koryt odpływowych wyłożonych materiałami bitumicznymi proponujemy wersję przewodu z powłoką fluoropolimerową (ICE PROTEKTOR/T i FAT PROTEKTOR 26).Dzięki zastosowaniu regulatorów obsługa wszelkich systemów ogrzewania staje się w pełni automatyczna. Do sterowania małych mocy polecamy układ z termostatem LTR, natomiast duże moce warto sterować ekonomicznym regulatorem LTR2, LTO2 lub LEM-GG (LEM-GGT) z czujnikiem temperatury i wilgotności (detektor śniegu i lodu).

OCHRONA PRZED ZAMARZNIĘCIEM  RUR

Kolejny problem to zamarzające rury z wodą. LUXBUD proponuje dwa rozwiązania. Jedno oparte o przewody samoregulujące typu PROTEKTOR dostarczane na szpuli i cięte na odpowiednią długość na miejscu montażu – konfekcjonowanie obwodów grzejnych odbywa się przy użyciu systemu złączek TWISTO-B (mechanicznie) lub zestawów TERMO-SET ( za pomocą koszulek termokurczliwych). Drugie rozwiązanie to gotowe zestawy grzejne PIPE KABEL  (kabel oporowy) i PIPE PROTEKTOR  (KABLE SAMOREGULUJCE=  zakończone dwumetrowym przewodem zasilającym z wtyczką. Zestawy mogą być wykonane z termostatem ( PIPE KABEL i PIPE PROTEKTOR+T) lub bez termostatu ( PIPE PROTEKTOR).

Czytaj również: Jak prawidłowo zaplanować instalację elektryczną na poddaszu?

Kable PROTEKTOR  to samoograniczające się tzw. inteligentne przewody grzejne. W odróżnieniu od przewodów  stałooporowych ich moc zmienia się odwrotnie proporcjonalnie do temperatury: im niższa temperatura, tym ich  moc jest wyższa.Zestawy grzejne wykonane z kabla samoregulującego nie wymagają termostatu, jednak jego użycie znacząco obniża koszty eksploatacji. Kable PROTEKTOR można stosować zarówno na rurach stalowych, jak i wykonanych z tworzyw sztucznych (zalecany montaż na podkładce z folii aluminiowej).  Szeroki asortyment mocy, a przy zestawach gotowych długości, ułatwia dobór i montaż systemu. Przewód grzejny należy ułożyć wzdłuż rurociągu, a następnie, po ułożeniu izolacji cieplnej, podłączyć do źródła napięcia.
