Oznaczenia okien

Oznaczenia okien

Ruch skrzydła rozwiernego w kierunku do obserwatora jest przedstawiony za pomocą linii ciągłej (1a).

Ruch skrzydła rozwiernego w kierunku od obserwatora jest przedstawiony za pomocą linii przerywanej (2a).

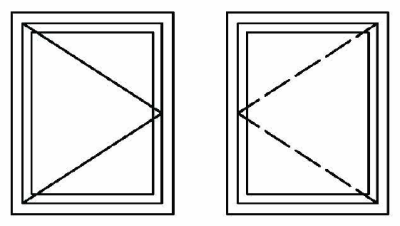

Okno rozwierane, jednoskrzydłowe, otwierane do wewnątrz

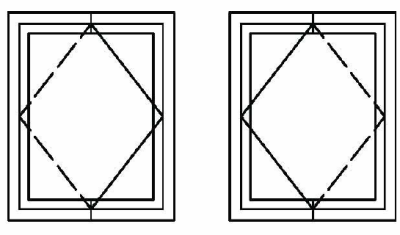

Okno obrotowe w osi pionowej

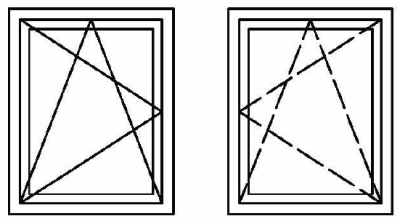

Okno rozwierno - uchylne

Okno obrotowe w osi poziomej

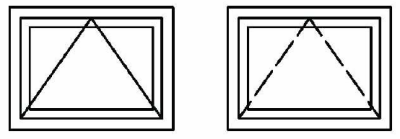

Okno uchylne

Okno odchylane

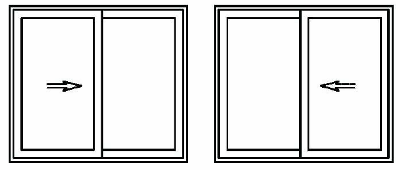

Okno / drzwi przesuwne

Okno / drzwi unoszono – przesuwno - uchylne



Źródło: Aluplast sp. z o.o. / budnet.pl
