Jak budować ściany z elewacją panelową w zgodzie z nowymi przepisami?

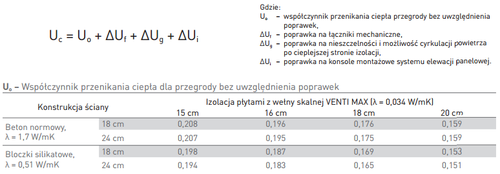

Nowe wymagania w zakresie izolacyjności i ochrony cieplnej budynku wniosły obowiązek uwzględniania szeregu poprawek podczas obliczania współczynnika przenikania ciepła U. Dla fasad wentylowanych pod uwagę powinniśmy brać poprawki wynikające z wybranego sposobu mocowania materiału izolacyjnego, a także z samych warstw ściany. Na ostateczną izolacyjność termiczną mają bowiem wpływ takie czynniki, jak łączniki mechaniczne, nieszczelności w warstwie izolacyjnej, cyrkulacja powietrza po cieplejszej stronie izolacji czy konsole montażowe systemu panelowego elewacji. Zależności te obrazuje wzór:

Poprawka nr 1: mechaniczne mocowanie izolacji

W kwestii wpływu łączników mechanicznych na izolacyjność przegrody warto stosować się do europejskich aprobat technicznych dot. złożonych systemów izolacji cieplnej z wyprawkami tynkarskimi ETAG-004:2008. Określa ona poprawki ΔU_f na najpopularniejsze rozwiązania, które w końcowym rachunku należy pomnożyć przez średnią ilość łączników przypadających na 1m² elewacji. I tak, dla łączników ze stali nierdzewnej z główką z tworzywa oraz dla łączników ze szczeliną powietrzną przy główce ΔU_f wynosi 0,002, dla łączników ze stali galwanizowanej z główką przykrytą tworzywem – 0,004, zaś dla wszystkich pozostałych – 0,008 W/m²K.

Poprawki nr 2: nieszczelności i cyrkulacja powietrza po cieplejszej stronie izolacji

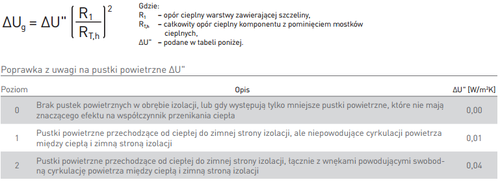

Zgodnie z normą PN-EN ISO 6946:2008 pustki powietrzne mogą zwiększać współczynnik przenikania ciepła komponentu przez zwiększenie przenoszenia ciepła przez promieniowanie i konwekcję. Gdy przechodzą od ciepłej do zimnej strony izolacji, łącznie z wnękami powodującymi swobodną cyrkulację powietrza między ciepłą i zimną stroną izolacji, do obliczeń należy brać poprawkę rzędu 0,04. Gdy w analogicznej sytuacji pustki nie powodują jednak cyrkulacji powietrza, poprawka wynosi już 0,01. Nie musimy uwzględniać jej w ogóle, jeśli w obrębie izolacji występują jedynie mniejsze pustki powietrzne lub nie ma ich wcale, np. w wyniku zastosowania odpowiednich rozwiązań materiałowych. – W przypadku precyzyjnego zamontowania dokładnie dopasowanej izolacji o sprężystej i włóknistej strukturze – płyt z wełny skalnej VENTI MAX o niskim współczynniku przewodzenia ciepła λ_D = 0,034 W/m·K, możemy bez ryzyka przyjmować poprawkę na poziomie 0 – dodaje Piotr Pawlak, Kierownik Działu Doradztwa Technicznego w firmie ROCKWOOL. Jak obliczać wzór na poprawki na nieszczelności i cyrkulację powietrza, przedstawia poniższa grafika:

Czytaj również: Szybkowiążąca zaprawa tynkarska

Poprawka nr 3: konsole montażowe systemu elewacji panelowych

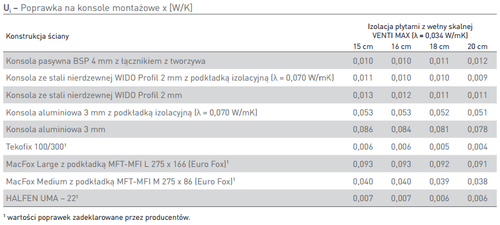

Konsole montażowe, wykonywane zazwyczaj z aluminium o grubości 3-4 mm, stanowią jedną z głównych bolączek projektantów i wykonawców, gdyż mają tendencję do tworzenia jednych z największych mostków termicznych w gotowej fasadzie – do tego stopnia, że ich nieodpowiednie rozstawienie i montaż może przekreślić szanse na spełnienie Warunków Technicznych dla przegrody. W przypadku zastosowania konsol ze stali nierdzewnej, zgodnie z deklaracjami producentów, zazwyczaj możliwe jest zwiększenie ich rozstawu i zmniejszenia grubości, co wynika z większej wytrzymałości materiału konsoli. Poprawki dla ścian żelbetowych i wykonanych z bloczków silikatowych prezentuje tabela:

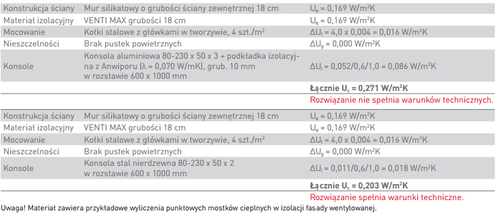

Na koniec przedstawiamy przykład obliczeniowy, który prezentuje jak wyglądać powinna procedura obliczeń końcowej wartości współczynnika przenikania ciepła U_c dla ściany z elewacją panelową.

Nowe Warunki, nowa technologia

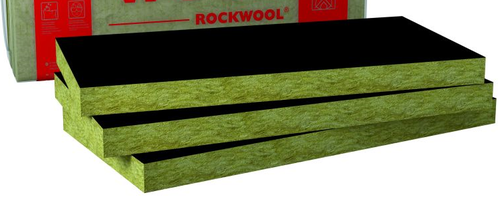

Podwyższonym wytycznym w zakresie projektowania budynków towarzyszy rozwój technologii budowlanych. Przykładem tego jest VENTI MAX – niepalna płyta do izolacji termicznej o nowym, lepszym współczynniku przewodzenia ciepła λ_D = 0,034 W/m·K. Zmniejszona lambda pomaga spełnić nowe wytyczne i gwarantuje optymalny poziom izolacyjności cieplnej dla elewacji wykończonych okładzinowymi elewacjami ze szkła, płyt kompozytowych, blachy, kamienia i sidingu. Poza wysoką izolacyjnością termiczną, wełna skalna ROCKWOOL pozwala podwyższyć standard akustyczny pomieszczeń, zaś najwyższa klasa reakcji na ogień materiału zwiększa pasywną ochronę przeciwpożarową przegrody. Płyty dostępne są w wariancie z dodatkową włókniną z wełny szklanej – VENTI MAX F.

Czytaj również: Rośnie popyt na materiały budowlane

Informacje techniczne


Deklarowany współczynnik przewodzenia ciepła:  0,034 W/mK

Klasa reakcji na ogień:  A1 wyrób

Kod wyrobu:  MW-EN 13162-T3-CS(10)0,5-WS-MU1

Polska Norma: EN  13162:2012

Certyfikat Zgodności CE: 1390-CPR-0296/11/P

Atest Higieniczny:  HK/B/0439/02/2011

Deklaracja Właściwości Użytkowych:  RW-PL/G-DoP-0055/B/14/w2

Wymiary


Długość:  1000 mm

Szerokość:  600 mm

Grubość:  80, 100, 120, 150, 160, 180, 200 mm
