Modelowania informacji o budynku

Od 1956 roku 4500 specjalistów firmy zrealizowało tysiące znaczących projektów w najróżniejszych obszarach, m. in. w zakresie aeronautyki, przestrzeni kosmicznej i pojazdów, techniki okrętowej, architektury, transportu i infrastruktury. W 2006 roku, w związku z rozwojem działów projektowych, SENER rozpoczął wdrażanie rozwiązań Autodesk do modelowania informacji o budynku (BIM).

„Podstawą naszej działalności jest zapewnianie jak najwyższego poziomu jakości i innowacyjności, a także korzystanie z najnowocześniejszych technologii” – mówi Ramón González, kierownik ds. architektury. „Wybraliśmy rozwiązania do modelowania informacji o budynku, ponieważ umożliwiają współpracę między naszymi zespołami projektowymi na każdym etapie procesu projektowego.”

Czytaj również: Galeria Amber w Kaliszu

Firma SENER wykorzystuje obecnie wiele rozwiązań Autodesk do BIM, w tym oprogramowanie Autodesk Revit Architecture, Autodesk 3ds Max, Autodesk Revit Structure, Autodesk Robot Structural Analysis, AutoCAD Civil 3D, a także oprogramowanie Autodesk Inventor do cyfrowego prototypowania. Oprogramowanie dostarczyła firma Biś Computers – Autoryzowany Partner, Centrum Szkoleniowe i Certyfikacyjne Autodesk.

Wyzwanie

Od czasu wdrożenia rozwiązań Autodesk, SENER zrealizował lub rozpoczął realizację ośmiu znaczących projektów, w tym stadionu piłkarskiego Cracovii o powierzchni 25 tys. m2. We współpracy z architektami z Estudio Lamela, SENER wygrał sponsorowany przez miasto konkurs na zaprojektowanie i budowę nowego stadionu pomocniczego na turniej UEFA Euro 2012. Na czas trwania turnieju w Polsce i na Ukrainie reprezentacja Włoch wybrała ten obiekt na swoje boisko treningowe. Nowy stadion, zgodnie z projektem konkursowym, może pomieścić 15 000 widzów i posiada kilka ciekawych udogodnień, jak wysuwane trybuny, strefa VIP, loże sky box dla 250 fanów, nowe pomieszczenia biurowe dla klubu, a także planowaną, sąsiadującą halę sportową z miejscami siedzącymi dla 2 500 widzów.

Czytaj również: Grunty rolne jako inwestycja długoterminowa

Aby zrealizować projekt zgodnie z harmonogramem firma SENER musiała dostarczyć dokumentację budowlaną do końca stycznia 2009 roku, a już wiosną 2009 rozpoczęła się budowa. Obiekt zbudowano w rekordowym tempie 14 miesięcy, a koszt budowy zamknął się w 157 mln zł. Stadion był wielokrotnie nagradzany jako najlepszy obiekt architektoniczny w Krakowie, wyróżniony za wzorowe uwzględnienie potrzeb osób niepełnosprawnych w konkursie „Kraków bez barier 2010”, otrzymał nagrodę im. prof. Janusza Bogdanowskiego, został też uhonorowany tytułem „Najlepsze Przedsięwzięcie Roku – Lider Małopolski 2010”.

Rozwiązanie

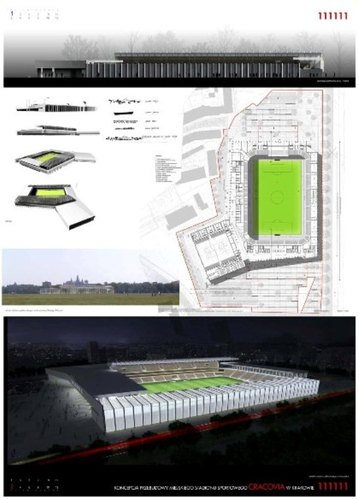

Dzięki oprogramowaniu Autodesk Revit Architecture w ciągu dwóch tygodni udało się stworzyć kompletny projekt koncepcyjny, spełniający wymagania konkursu. Projektanci wykorzystując modele parametryczne stworzone specjalnie na potrzeby projektu, mogli sprawdzić wiele wariantów i wybrać te, które umożliwiają maksymalne zwiększenie pojemności stadionu, przy jednoczesnym spełnieniu wszystkich przepisów lokalnych. „W bardzo krótkim czasie udało nam się stworzyć wiele różnych projektów” – podkreśla R. González.

SENER wykorzystał oprogramowanie Autodesk Inventor w celu sprawdzenia różnych wariantów systemu oświetlenia. „Oświetlenie musi znajdować się na wysokości dziewięciu metrów ponad stadionem, aby oświetlić płytę boiska podczas wieczornych meczów” – mówi González. „Światła umieszczone na takiej wysokości przesłoniłyby jednak widok na Stare Miasto i Zamek Królewski na Wawelu”. Przy pomocy Autodesk Inventor firma SENER sprawdziła zarówno opcję oświetlenia chowanego, jak i system zamontowany na stałe, który ostatecznie został wybrany.

Czytaj również: Agent budynku Wola House

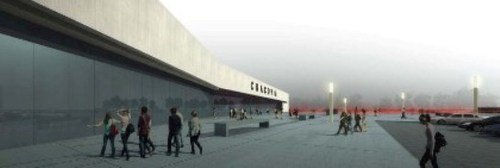

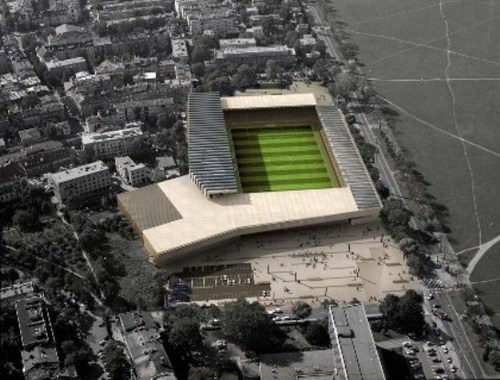

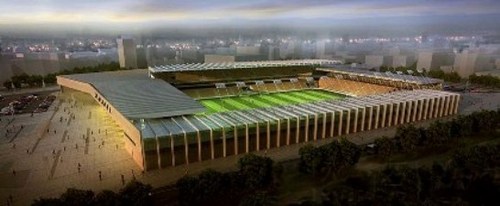

SENER wykorzystał Autodesk Revit Architecture oraz Autodesk Inventor w celu stworzenia modeli 3D obiektu bezpośrednio z pliku cyfrowego. Następnie zespół projektowy wykorzystał te prototypy wraz z fotorealistycznymi renderingami, utworzonymi przy pomocy oprogramowania Autodesk 3ds Max, do przedstawienia jury konkursu koncepcji projektu oraz przygotowania oferty końcowej.

„Dzięki BIM mogliśmy stworzyć dokładną koncepcję projektu i zachować tę wizję przez cały czas trwania projektu” – zaznacza González. „Koncepcja BIM pomogła nam także w podjęciu decyzji związanych ze stroną estetyczną obiektu, w zidentyfikowaniu możliwych zakłóceń, a także w wykonaniu zrównoważonej analizy projektowej”.

Czytaj również: Kto będzie zarządcą budynku biurowo-usługowego Senator

Aby jak najlepiej wykorzystać ograniczoną przestrzeń, SENER użył oprogramowania AutoCAD Civil 3D. „Dzięki AutoCAD Civil 3D byliśmy w stanie podjąć bardziej przemyślane decyzje w zakresie zagospodarowania terenu i zaprojektowania otoczenia stadionu, np. dróg dojazdowych czy parkingów” – mówi González. W trakcie rozbiórki stadionu wykorzystano AutoCAD Civil 3D, aby obliczyć jaką ilość ziemi należy wywieźć poza obszar stadionu.

Rezultat

Dzięki BIM zespoły projektowe mogły tworzyć wyższej jakości projekty, które są bardziej skoordynowane i pozwalają uniknąć problemów na etapie budowy. „BIM zapewnia większą swobodę na wszystkich etapach procesu projektowego, a także spójniejsze i dokładniejsze modele oraz dokumentację w zakresie projektu” – podkreśla González.

Przewaga konkurencyjna

Autodesk przyznał firmie SENER nagrodę Revit BIM Experience za zaawansowane wykorzystanie platformy Revit w połączeniu z innymi rozwiązaniami Autodesk do BIM. „Rozwiązania dedykowane BIM są bez wątpienia korzystne dla wszystkich członków zespołu zaangażowanych w proces projektowy” – dodaje González. „Zdajemy sobie sprawę z przewagi konkurencyjnej, którą zawdzięczamy koncepcji BIM i uważamy, że zapewni nam ona wspaniałe perspektywy na przyszłość.”
