Na co szczególnie należy zwrócić uwagę wykonując prace ociepleniowe

Ocieplanie - niejedyne zadanie

Zasadniczą funkcją ocieplenia ścian zewnętrznych budynków jest ograniczenie strat ciepła przenikającego przez ściany, czyli zwiększenie ich izolacyjności termicznej. Ma to ogromne przełożenie na obniżenie zapotrzebowania budynku na energię grzewczą zimą, zaś latem – tą potrzebną do chłodzenia wnętrz. Ocieplenie zapewnia także komfort cieplny wewnątrz budynku a w dobie koniecznych działań proekologicznych staje się jednym z kluczowych narzędzi walki ze smogiem.

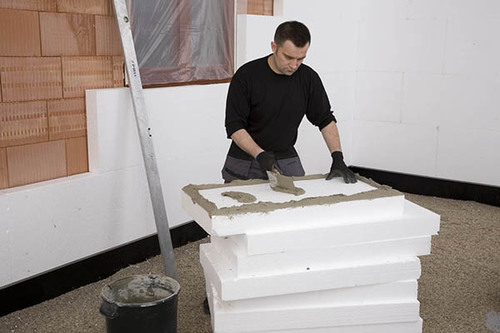

^{Metoda ramki i placków}

Od wielu lat niekwestionowanym liderem wśród technologii ociepleniowych jest tzw. ETICS (External Thermal Insulation Composite System). Metoda ta polega na trwałym zamocowaniu do ściany (poprzez klejenie lub klejenie z mocowaniem mechanicznym) płyt termoizolacji, najczęściej styropianu (EPS) lub wełny mineralnej (MW), zabezpieczeniu ich powierzchni warstwą zbrojoną, czyli odpowiednią zaprawą lub masa z siatką z włókna szklanego i pokryciu całości cienkowarstwowym tynkiem dekoracyjnym, lub inną okładziną.

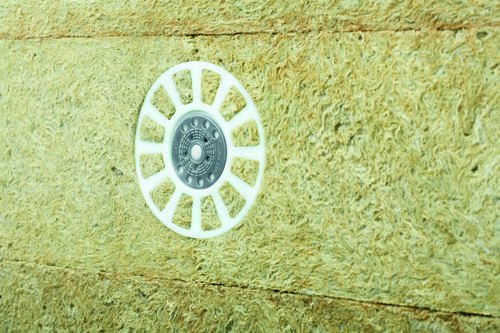

^{Mocowanie wełny}

Czytaj również: Jak ocieplić poddasze?

O sukcesie rynkowym i niezwykłej popularności ETICS zdecydowała bardzo dobra relacja nakładu do efektu. Zastosowanie tylko jednej technologii niesie ogromną ilość korzyści – od oszczędności na ogrzewaniu, przez dobroczynny wpływ na zdrowie użytkowników, po nieograniczone możliwości kształtowania wyglądu elewacji. Bo warto pamiętać, że oprócz szerokiej gamy kolorystycznej i strukturalnej tynków cienkowarstwowych, mamy dziś do wyboru całe spektrum wykończeń wiernie oddających efekty drewna (deski, belki, bale), cegieł o najróżniejszej formie i kolorze, surowego betonu, naturalnych kamieni i minerałów, oraz wiele innych.

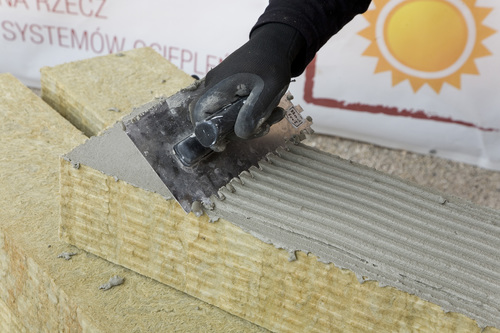

^{Nakładanie styropianu na wełnę lamelową}

W przypadku budynków nowych, ocieplenie ETICS pozwala na zmniejszenie grubości murów do konstrukcyjnie wymaganego minimum. Optymalizuje połączenia konstrukcyjne, eliminując mostki termiczne, czyli miejsca, przez które ciepło migruje z budynku. Ta ostania właściwość jest szczególnie ważna w przypadku budynków starszych. Likwidacja mostków pozwala zapobiegać przemrożeniom i zawilgoceniu a w dłuższej perspektywie miejscowemu zagrzybieniu ścian.

JEDEN system — wiele możliwości

Dlaczego operujemy nazwą SYSTEM ociepleń? Bo choć składa się z konkretnych warstw, materiałów i elementów, w świetle prawa budowlanego jest JEDNYM wyrobem. Wszystkie jego składowe muszą być kompatybilne, współpracujące ze sobą w różnych warunkach i co ważne, przebadane w takim układzie, oraz dopuszczone do zastosowania. Komponowanie autorskich składanek z produktów pochodzących od różnych producentów, nie daje inwestorowi żadnej pewności, iż system będzie prawidłowo funkcjonował, a także pozbawia go możliwości skorzystania z prawa do egzekwowania należytej jakości od sprzedawców i producentów. Pamiętajmy o tym również wtedy, kiedy decyzję o wyborze materiałów na elewację zostawiamy innym. Warto wtedy poprosić o dokument o nazwie Krajowa Ocena Techniczna (KOT) albo Europejska Ocena Techniczna (ETA) dla rekomendowanego systemu. Oba zawierają informacje dotyczące parametrów, jakie mają spełniać zarówno poszczególne produkty (stanowiące warstwy), jak i cały system, w tym również termoizolacja, siatka z włókna szklanego oraz łączniki mechaniczne. Od kompletności systemu zależy trwałość, odporność na działanie środowiska zewnętrznego, oraz bezpieczeństwo pożarowe użytkowanego systemu.

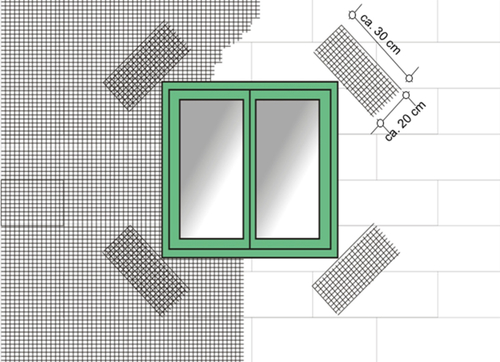

^{Siatki diagonalne}

Na rynku jest wiele sprawdzonych systemów ETICS. Mogą one i różnią się od siebie cechami materiałów, dopuszczalną temperaturą zastosowania, grubościami warstw oraz specyfiką wykończenia.Dlatego zawsze przy doborze materiałów, a następnie ich użyciu, należy postępować zgodnie z instrukcją systemodawcy (albo taką, do której on się odwołuje), kartami technicznymi konkretnych materiałów i opisami na opakowaniach.

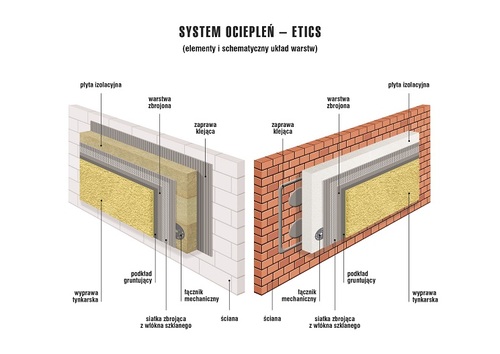

^{Schemat systemu ETICS}

Bardzo ważna jest decyzja co do grubości i rodzaju termoizolacji. W przypadku budynków nowych problem rozwiązuje projekt. Zapewnia on spełnienie wymaganych przez obowiązujące Warunki Techniczna (WT) parametrów dotyczących przenikalności cieplnej ściany oraz innych wymaganych przepisami cech. Kiedy jednak docieplamy obiekt już funkcjonujący, mimo iż przy ocieplaniu obecnie nie jest wymagane ani pozwolenie na budowę, ani projekt (to jeszcze zależne jest od wysokości i rodzaju budynku), dobrą praktyką jest konsultacja z ekspertem, a nawet zlecenie przeprowadzenia tzw. audytu energetycznego. Należy także sprawdzić, z jakiego materiału zbudowane są przegrody oraz jakie są ich grubości (w przypadku, jeśli nie ma możliwości dotarcia do pierwotnego projektu starego domu). Na podstawie tych danych oblicza się grubość izolacji oraz dokonuje wyboru materiału izolacyjnego. Na stronach wielu producentów systemów ociepleń oraz materiałów izolacyjnych dostępne są programy do obliczeń cieplno-wilgotnościowych. W sytuacji, kiedy obsługa takiego programu wyda się zbyt trudna, warto skorzystać z pomocy doradcy technicznego z firmy, którą wybraliśmy na dostawcę kompletnego systemu ETICS. Zapewni to naszej inwestycji efektywność, w tym również spodziewane korzyści ekonomiczne w całym okresie użytkowania.

Kolejnym ważnym etapem, po wyborze systemu i jego odpowiednim zaprojektowaniu, jest sama realizacja ocieplenia, czyli prawidłowe wykonanie. To kluczowa część inwestycji, rzutująca na trwałość, funkcjonalność i wygląd elewacji.

Podłoże to podstawa!

W każdym przypadku i bez względu na rodzaj termoizolacji, jaką będziemy docieplać, przed przystąpieniem do ocieplania konieczne jest sprawdzenie podłoża, czyli powierzchni i struktury ściany.  To ważne szczególnie w przypadku obiektów już funkcjonujących i użytkowanych, które bywają powierzchniowo zabrudzone lub zdegradowane w procesie starzenia. Pozwoli to uzyskać odpowiedź na pytanie, czy mocowanie klejowe będzie efektywne, oraz zaplanować ewentualne wzmocnienia mechaniczne z użyciem łączników mechanicznych popularnie nazywanych kołkami lub dyblami. W przypadku budynków nowych należy zadbać o to, żeby powierzchnie ścian, do których będą przyklejane płyty termoizolacji było dobrze oczyszczone z kurzu i pyłu. Podłoża powierzchniowo relatywnie słabsze i chłonne jak np. gazobeton można zagruntować odpowiednim preparatem gruntującym. W razie najmniejszych wątpliwości co do kondycji podłoża warto wykonać próby przyczepności i wytrzymałości na odrywanie za pomocą urządzenia typu pull-off lub testu kostek styropianowych, co pozwoli zminimalizować wszelkie ryzyka. Szczegółowo wytyczne w tej sprawie można uzyskać od systemodawcy.

Moc mocowania

Dobrze przygotowane podłoże stanowi pewną bazę do przyklejenia płyt termoizolacji.

A prawidłowe zamocowanie ocieplenia bezpośrednio przekłada się na trwałość i bezpieczeństwo użytkowania, czyli bezusterkowe działanie. Jedyna dopuszczalna technika klejenia większości rodzajów termoizolacji zaprawami klejącym to metoda obwodowo-punktowa zwaną również metodą „ramki i placków”. Przyjęto że powierzchnia efektywnego sklejenia płyty termoizolacji z podłożem w systemach ETICS powinna wynosić minimum 40 %.  Zależnie od ciężaru planowanych warstw wierzchnich (np. przy okładzinie kamiennej) systemodawca może rekomendować zwiększenie powierzchni klejenia. W przypadku płyt z wełny lamelowej rekomendowane jest klejenie całopowierzchniowe na tzw. 'grzebień'. Jeśli przyklejanie styropianu odbywa się za pomocą kleju poliuretanowego (piany), wówczas należy postępować ściśle wg wskazań systemodawcy.

^{Mocowanie styropian}

W przypadku mocowania mechanicznego za pomocą łączników elementy te należy dobrać tak, aby ich użycie było maksymalnie skuteczne, czyli dostosować zarówno jego długość, jak i głębokości zakotwienia do materiału, z jakiego zbudowana jest ściana oraz rodzaju i grubości termoizolacji. Każdy producent łączników mechanicznych, wskazanych w KOT lub ETA systemu ociepleń, może podać sposób obliczania długości i dobrać właściwy rodzaj łącznika. Pamiętajmy, że mocowanie mechaniczne rozpoczyna się dopiero po właściwym związaniu zaprawy lub masy klejącej pod termoizolacją (informacja co do czasu zawsze znajduje się na opakowaniu kleju) i należy ją odnieść głównie do grubości warstwy i warunków pogodowych podczas realizacji. Dobrą praktyką jest stosowanie tzw. zagłębionego mocowania łączników, istotnie redukującego możliwość wystąpienia tzw. efektu biedronki.

Siła zbrojenia

Warstwa zbrojona systemu ociepleń to warstwa, która wespół z wyprawą lub okładziną wykończeniową pełni funkcję ochronną dla termoizolacji - rdzenia ocieplenia. To głównie ona buduje odporność systemu na uszkodzenia mechaniczne. Tutaj najważniejsze jest odpowiednie zatopienie siatki z włókna szklanego w zaprawie klejącej oraz grubość tej warstwy ETICS. Nie można również pomijać rodzaju siatki – ten właściwy jest określony w KOT i ETA. Bardzo często zdarza się, że siatka zbrojąca w systemie jest przypadkowa, szczególnie przy realizacjach nie nadzorowanych, czyli prywatnych.

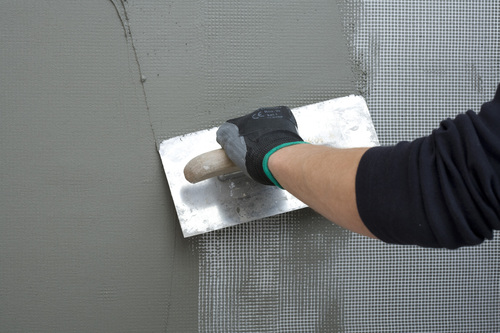

^{Zatapianie siatki}

Siatka z włókna szklanego musi być wtopiona w warstwę zaprawy — na tym właśnie polega prawidłowe zbrojenie. Ułożenie siatki na izolacji termicznej i zaszpachlowanie może w przyszłości skutkować efektem w postaci rys i pęknięć na wyprawie tynkarskiej. Grubość warstwy zbrojonej zależy głównie od rodzaju zaprawy lub masy klejącej, z jakiej jest wykonywania, rodzaju siatki lub jej warstw. Warto wiedzieć, że odporność na uderzenia można modyfikować, stosując np. dwie warstwy siatki w warstwie zbrojonej lub siatki mocniejsze, czyli tzw. pancerne. Zmodyfikować wytrzymałość takiej warstwy pozwala także zastosowanie elastycznych mas klejących. To wszystko jednak sprawa konkretnego systemu – grubość takich warstw ściśle określa systemodawca w swoich instrukcjach, kartach technicznych i opakowaniach. Dla zapraw cementowych najczęściej przyjmuje się grubość między 3 a 5 mm. przy jednej warstwie siatki.

Pamiętajmy także o obowiązkowym wzmocnieniu diagonalnym miejsc szczególnych elewacji np. naroży wszelkich otworów oraz odpowiednich zakładach siatki — zwyczajowo przyjęte jest minimum 10 cm. Nie można także zapomnieć o listwach uszczelniających np. na styku stolarki otworowej z ociepleniem lub innych uszczelnieniach: przy łączeniu z parapetami, obróbkami blacharskimi, miejscami łączenia z balustradą balkonów, przewodami itp.

Okno — punkt newralgiczny

W przypadku większości budynków nowych nie ma problemów z ocieplaniem ościeży, gdyż okna lub drzwi albo są licowane od zewnątrz ze ścianą, albo nawet wysunięte poza nią, co umożliwia prawidłowe, szczelne połączenie ocieplenia ze stolarką otworową. Wykorzystuje się do tego specjalne listwy przyokienne. W przypadku okiennych ram z metali np. aluminium warto zwrócić uwagę na to, aby listwy dostosowane były do relatywnie wyższej temperatury, jaka może się pojawić w okresach silnego nasłonecznienia.

Inaczej bywa w budynkach już użytkowanych, posiadające okna zagłębione — czyli tzw. ościeża okienne, zwane często „gilfami”. Są to miejsca, które obowiązkowo wymagają ocieplenia, podobnie jak przestrzeń pod parapetem.

Ze względów praktycznych grubość izolacji ościeży okiennych w budynkach użytkowanych musi być mniejsza niż grubość izolacji układanej na ścianach. Nie powinna być szersza niż ościeżnica oraz węższa niż 2 cm. Płyty izolujące termicznie elewację budynku powinny nachodzić na boczne krawędzie płyt ocieplających ościeża. Jeśli ocieplenie ościeży okiennych nie zostanie wykonane prawidłowo, w miejscach tych pojawiają się za duże mostki termiczne, a w ich następstwie może dojść do kondensatu wilgoci, przemrożenia i rozwoju pleśni, czyli grzybów na skutek zawilgocenia ściany.

Bezpieczne cokoły

Elementem, który także wymaga przemyślanego podejścia wykonawcy, są części cokołowe budynku. Z uwagi na to, iż są szczególnie narażone na rozbryzgiwaną wodą opadową, czasowo zalegający śnieg, uszkodzenia, znaki obecności zwierzą domowych, warto zadbać o ich wzmocnienie. Na cokołach stosuje się przeważnie podwójną warstwą siatki w warstwie zbrojącej albo używa rozwiązań systemowych o podwyższonej odporność na uderzenia — są dostępne i takie, które wytrzymają nawet atak młotka. Przy wyborze wykończenia, dobrze jest sprawdzić, czy materiał jest i łatwo zmywalny i odporny na cykliczne zawilgocenie. Prócz rozwiązań dedykowanych do cokołów typu płytki klinkierowe czy gładkie tynki żywiczne, na rynku dostępne są również impregnaty podnoszące odporność na zawilgocenie warstw bardziej chłonnych.

Ścianę fundamentową izoluje się materiałem termoizolacyjnym o niskiej nasiąkliwości (np. XPS), od ławy fundamentowej do miejsca, w którym zaczyna się właściwe ocieplenie. Płyty poniżej gruntu trzeba dodatkowo chronić przed wilgocią i wodami gruntowymi, a także uszkodzeniem mechanicznym podczas zasypywania.

Aby w razie przemarzania gruntu nie doszło do przemieszczeń i uszkodzenia całego systemu.

ocieplenie cokołu łączy się z częścią elewacyjną np. za pomocą dylatacji z taśmą rozprężną. Pamiętajmy, że dół ocieplenia zarówno cokołu, jak i elewacji zawsze musi być zabezpieczony przed dostępem gryzoni, owadów i ognia. Taką ochronę ocieplenia elewacji zagwarantuje użycie tzw. listwy startowej lub specjalnej listwy z kapinosem. Spód termoizolacji szpachluje się zaprawą lub masą klejącą z zatopioną siatką z włókna szklanego.

Trwałe połączenia

Ważnym czynnikiem mającym wpływ na trwałość ocieplenia jest prawidłowe połączenie systemu z innymi elementami elewacji, takimi jak barierki balkonowe, wsporniki, krokwie, podbitki, instalacje, przewody, oświetlenie itp. Musi być ono wykonane tak, aby nie uszkodziło ocieplenia, nie generowało zacieków i było szczelne dla wody. Do wykonywania takich połączeń wykorzystuje się różnego rodzaju uszczelniacze (taśmy rozprężne, masy poliuretanowe itp.). W przypadku cięższych elementów stosuje się tulejowane kotwy dystansujące, lżejszych — specjalne wkręty ślimakowe, a do kotwienia np. rur spustowych od rynien — łączniki minimalizujące mostki termiczne. Przewody można umieścić w specjalnych profilowanych kształtkach ograniczających powstawanie zacieków.

Estetyczne wykończenie

Możliwości kształtowania elewacji pod względem kolorystyki i faktur jest naprawdę nieprzebrana ilość. Na rynku dostępne są tynki o różnych granulacjach, strukturach i kolorach, nakładane ręcznie, nastryskiwane, zacierane albo „wyciągane” różnymi narzędziami zależnie od pożądanego wzoru i faktury. W ofercie wielu systemodawców są także okładziny naklejane, panelowe czy odciskane bezpośrednio na elewacji. Pamiętajmy, że kolorystyka ścian zewnętrznych, czyli ostatniej warstwy systemu, nie pozostaje bez wpływu na funkcjonowanie całego układu, szczególnie jeśli jest intensywna czy ciemna. Jeśli więc marzymy o elewacji w ciemnych barwach, musimy brać pod uwagę, że będzie się ona silnie nagrzewać. Oczywiście istnieją sposoby na obniżanie temperatury powierzchni i minimalizację skutków jej oddziaływania. Do najczęściej wykorzystywanych należą: stosowanie do barwienia tzw. cool pigmentów, powłok odbijających promieniowanie, podział elewacji na mniejsze obszary, dodatkowe wzmocnienia warstwy zbrojącej.

^{Wyprawa imitująca cegłę}

Na tym etapie realizacji szczególnie dużą wagę mają panujące w trakcie prac warunki pogodowe. Większość typowych tynków fakturowanych ręcznie ma określony tzw. czas otwarty, czyli czas, w którym ich obróbka jest optymalna, co jest ważne przy modelowaniu i kształtowaniu faktur oraz wzorów, ściśle zależny od temperatury i wilgotności powietrza. Dlatego zawsze przy wykonywaniu jakiegokolwiek wykończenia elewacji należy śledzić prognozy i analizować możliwości wykonawcze. Nie zapominajmy także o dobrej praktyce stosowania siatek osłonowych na rusztowaniach, które znacznie ograniczają wpływ promieniowania słonecznego, a nawet deszczu.

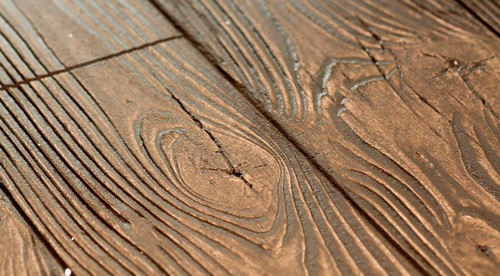

^{Wyprawa imitująca deskę}

Nie mniej ważne zalecenia

W trakcie wszystkich prac chrońmy elewacje przed wodą opadową i promieniami słonecznymi stosując zacieniające siatki osłonowe na rusztowaniach. Intensywne nasłonecznienie może niekorzystnie wpływać szczególnie na tzw. styropian szary (grafitowy) we wczesnej fazie jego przyklejenia, jeszcze przed związaniem zaprawy klejącej. Nieosłonięte płyty z racji ciemnego koloru silnie absorbują promieniowanie słoneczne, co może generować ich nadmierne nagrzewanie, a w skrajnych przypadkach skutkować nawet odkształceniem i naruszeniem łączenia z klejem. Szary styropian to materiał o dużym potencjale izolującym, bo jego współczynnik przewodzenia ciepła jest bardzo niski, ale należy bezwzględnie przestrzegać zasad technologicznych jego montażu. W pracach ociepleniowych z tym produktem siatki osłonowe powinno się stosować co najmniej do momentu pokrycia płyt warstwą zbrojoną, ale zaleca się korzystanie z nich aż do zakończenia prac, czyli otynkowania elewacji.

Wpływ na długotrwały efekt wizualny nowej elewacji ma także otoczenie domu. Jeśli budynek stoi w otoczeniu drzew, w pobliżu znajdują się zbiorniki wodne, wykończeniowa warstwa elewacji powinna mieć odpowiednią odporność na algi i grzyby. W przypadku gdy dom znajduje się w miejscach narażonych na zabrudzenia, tynk należy dobierać tak, aby był, jak najmniej podatny na zanieczyszczenia i okresowo można go było łatwo myć.

Pamiętajmy o okresie karencji pomiędzy etapami realizacji poszczególnych warstw ocieplenia oraz czasie osiągnięcia całkowitej odporności na warunki atmosferyczne przez warstwy wykończeniowe. Pominięcie tych zaleceń może doprowadzić do istotnego spadku trwałości ocieplenia, łączenia warstw, lub innych niepożądanych komplikacji w postaci np. wybarwień wypraw, zacieków solnych.

Opisane wskazówki nie wyczerpują wszystkich istotnych zaleceń oraz dostępnych systemowych rozwiązań ETICS. W przypadku jakichkolwiek wątpliwości co do aplikacji produktów, obróbki miejsc trudnych, właściwości wybranych materiałów, należy kontaktować się z systemodawcą lub sprzedawcą systemu. Instrukcjami służy także Stowarzyszenie na Rzecz Systemów Ociepleń, którego specjaliści stworzyli materiały informacyjne i instruktażowe dotyczące instalacji i eksploatacji systemów ociepleń. Są one dostępne na stronie stowarzyszenia:

Czytaj również: Jaki system ocieplenia domu będzie najlepszym wyborem?

http://www.systemyocieplen.pl/pliki/SSO_wytyczne_web.pdf

http://www.systemyocieplen.pl/pliki/SSO_instrukcja_032016_web.pdf

Zdjęcia i rysunki:  Stowarzyszenie na Rzecz Systemów Ociepleń
